2. Cấu tạo thang máy tải ô tô

Để lắp đặt một chiếc thang máy tải ô tô đầy đủ, nhà sản xuất cần nhiều loại linh kiện và phụ kiện khác nhau. Trong đó các bộ phận chính gồm có: Động cơ, Hệ thống điều khiển trung tâm, Nút và giao diện, Hệ thống chuyển động, Cabin, Cửa tầng & cửa cabin, Hệ thống an toàn trong thang tải ô tô.

a. Động cơ của thang máy tải ô tô

Động cơ sẽ quyết định đến tải trọng thang máy và những thang máy ô tô chuyên dụng thường được trang bị hộp số Mitsubishi – Super Line.

b. Hệ thống điều khiển trung tâm

Hệ thống điều khiển trung tâm còn được gọi là bộ não trung tâm kiểm soát điều khiển thang máy tải ô tô ảnh hưởng đến khả năng ổn định trong hoạt động và độ bền bỉ của thang máy.

c. Nút, và giao diện

Thang máy ô tô có giao diện dễ sử dụng, hệ thống nút đơn giản, thân thiện với người dùng. Có độ an toàn cao vì được trang bị thêm độ chống ẩm, chống cháy, bụi bẩn, liệt nút và hỏng thang.

d. Hệ thống chuyển động

Kiểu chuyển động của thang máy tải ô tô sẽ được quyết định phụ thuộc vào kiến trúc của cao ốc với các kiểu sau:

• Loại truyền thống: hộp số đặt trên hố thang máy, trên hố thang cần có phòng máy.
• Loại động cơ không hộp số và không phòng máy.
• Loại truyền động thủy lực truyền động 1:1 và 1:2 với hố thang có chiều cao bị giới hạn (OH ≤3600); tốc độ thấp, sử dụng 2 – 3 tầng.

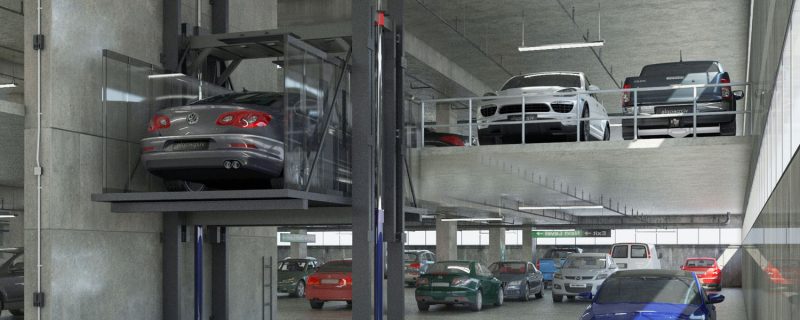

• Loại truyền động máy kéo đặt phía dưới: không cần phòng máy, tốc độ cao từ 30 – 60 m/phút.

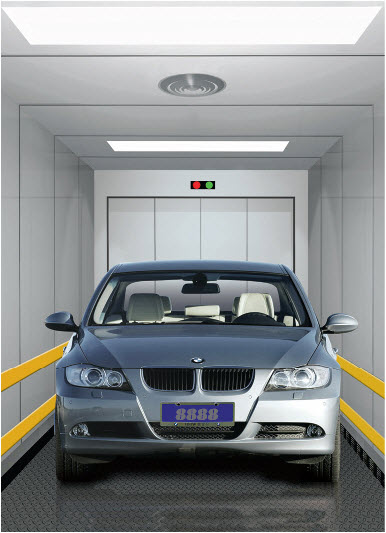

e. Cabin

Thiết kế chắc chắn, an toàn, Các hệ thống giám sát: xe hơi khi vào đúng vị trí của cabin thì thang máy mới chạy,Cabin thang máy có thể thiết kế loại có hoặc không có cửa trong.

f. Cửa tầng & cửa cabin

Có thể thiết kế các kiểu cửa như sau: Cửa mở lên xuống, 1 cánh, 2 cánh hoặc 3 cánh. Với hố thang có chiều rộng hạn chế thì thường sẽ thiết kế theo kiểu cửa này. Còn tùy vào chiều cao giữa các tầng mà thiết kế kiểu 1 cánh, 2 cánh, 3 cánh; Chiều cao giữa các tầng thấp thì sẽ thiết kế cửa mở 3 cánh đóng mở về một phía; Cửa mở 4 cánh, 6 cánh đóng mở trung tâm sẽ do cửa trong cabin điều khiển; Để thiết kế thang máy tải ô tô thì bạn cần được tư vấn bởi nhà chuyên môn vì trong từng trường hợp, mặt bằng cao ốc khác nhau thì thang máy sẽ được thiết kế khác nhau.

g. Hệ thống an toàn trong thang tải ô tô

• Bộ giới hạn vận tốc.
• Hệ thống thắng cơ.
• Bảo vệ quá tải.
• Bảo vệ mất và ngược phase, sụt áp, quá dòng
• Nút báo khẩn và liên lại với bên ngoài.
• Đèn chiếu sáng khẩn cấp.
• Khóa an toàn cửa và hệ thống đàm thoại để liên lạc giữa bên trong phòng thang và phòng trực bên ngoài
